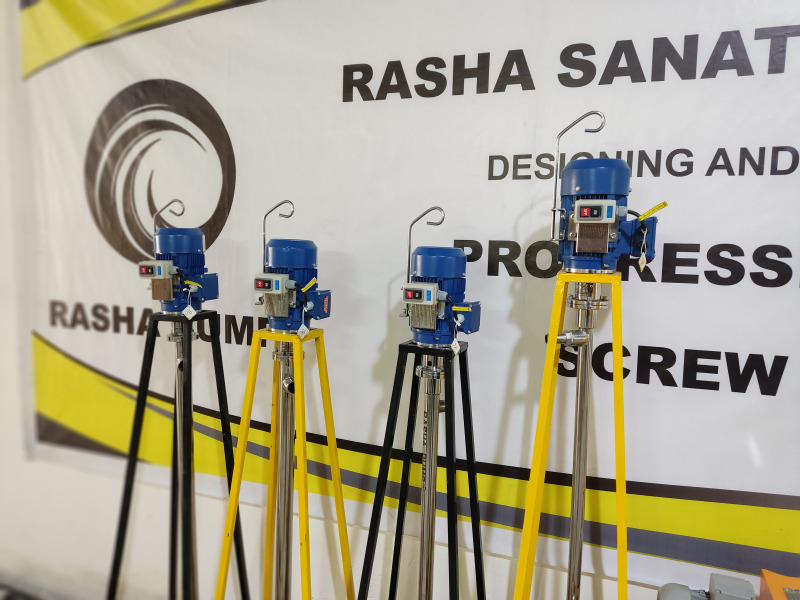

معرفی پمپ تخلیه بشکه یا پمپ بشکه کش

در بسیاری از صنایع یکی از مشکلات اصلی، به دلیل محدودیت هایی که وجود دارد جابجایی مواد و تخلیه بشکه هایی است که محتوی مواد با سیالیت های متفاوت (از رقیق تا غلیظ) هستند. پمپ تخلیه بشکه طوری طراحی گردیده است تا با ورود قسمت اصلی پمپ به داخل بشکه امکان تخلیه مواد را داشته باشد. ابعاد بدنه و وزن پمپ به گونه ای است که فرد میتواند پمپ را از درب تعبیه شده روی بشکه به راحتی عبور داده و به سرعت بشکه را تخلیه نماید. پمپ بشکه کش

تاریخچه پمپ بشکه کش

نبودن پمپ بشکه کش در جنگ جهانی اول احساس شد در آن زمان دستگاه‌های پرس و جوشکاری اختراع شده بود که توسط نیروهای آلمانی و ایتالیایی گسترده پیدا کرد. نیروهای دریایی آمریکا قادر به کنترل دریاها نبودند و نمی توانستند گازولین را در ساحل تخلیه کنند به همین دلیل مجبور بودند با ناو شکن‌ها به سواحل ایسلند گازولین را منتقل کنند که این امر علاوه بر هزینه بر بودن، منجر به از دست دادن زمان زیادی در هنگام جنگ بود. به همین دلیل کشورها به فکر ساختن نمونه های اولیه پمپ بشکه کش شدند تا هزینه‌های زیاد انتقال سوخت را کاهش دهند.

تعریف پمپ تخلیه بشکه ( پمپ بشکه کش )

این پمپ که با نام های درام پمپ DRUM PUMP و یا بارل پمپ BARREL PUMP نیز از آن یاد می شود پمپی است با قابلیت حمل و نقل بالا (اصطلاحا نفربر) که از دهانه بشکه وارد آن می شود و می تواند انواع مواد و سیالات را با ویسکوزیته های مختلف (از رقیق تا غلیظ )، دارای ذرات جامد و یا بدون ذرات جامد،از درون بشکه و یا مخزن تخلیه نماید. درام پمپ ها بسیار کارآمد و مفید بوده و با توجه به کاربرد ساده ای که دارند برای تخلیه انواع بشکه های درب باز، درب بسته و همچنین انواع مخازن مورد استفاده قرار می گیرند.

برندهای معتبر جهانی پمپ تخلیه بشکه ( پمپ بشکه کش )

پمپ بشکه کش بصورت گسترده در صنایع مختلف با توجه به نیاز آن حوزه با تنوع در جنس و متریال ساختی، ابعاد و همچنین نوع نیروی محرکه، توسط کمپانی های معتبری از جمله LUTZ ، DEBEM، DINO، FLUIMAC و INOXPA  SKF، ARO، JESSBERGER ارائه می شود. یکی از قدیمی ترین شرکت ها در ساخت پمپ های تخلیه بشکه یا بشکه کش، شرکت لوتز می باشد که سابقه ای بیش از 70 سال در این زمینه دارد.

برند معتبر ایرانی راشا پمپ

شرکت راشا صنعت آروند نیز با افتخار در راستای خودکفایی و قطع نیاز به تامین خارجی و همچنین پیشبرد اهداف صنایع خرد و کلان کشور قادر به تولید انواع پمپ بشکه کش در صنایع نفت ، پتروشیمی، مواد شیمیایی و شوینده، بهداشتی و دارویی و غذایی و … تحت برند راشا پمپ (با گارانتی یک ساله ) و همچنین تامین انواع قطعات یدکی آن می باشد.

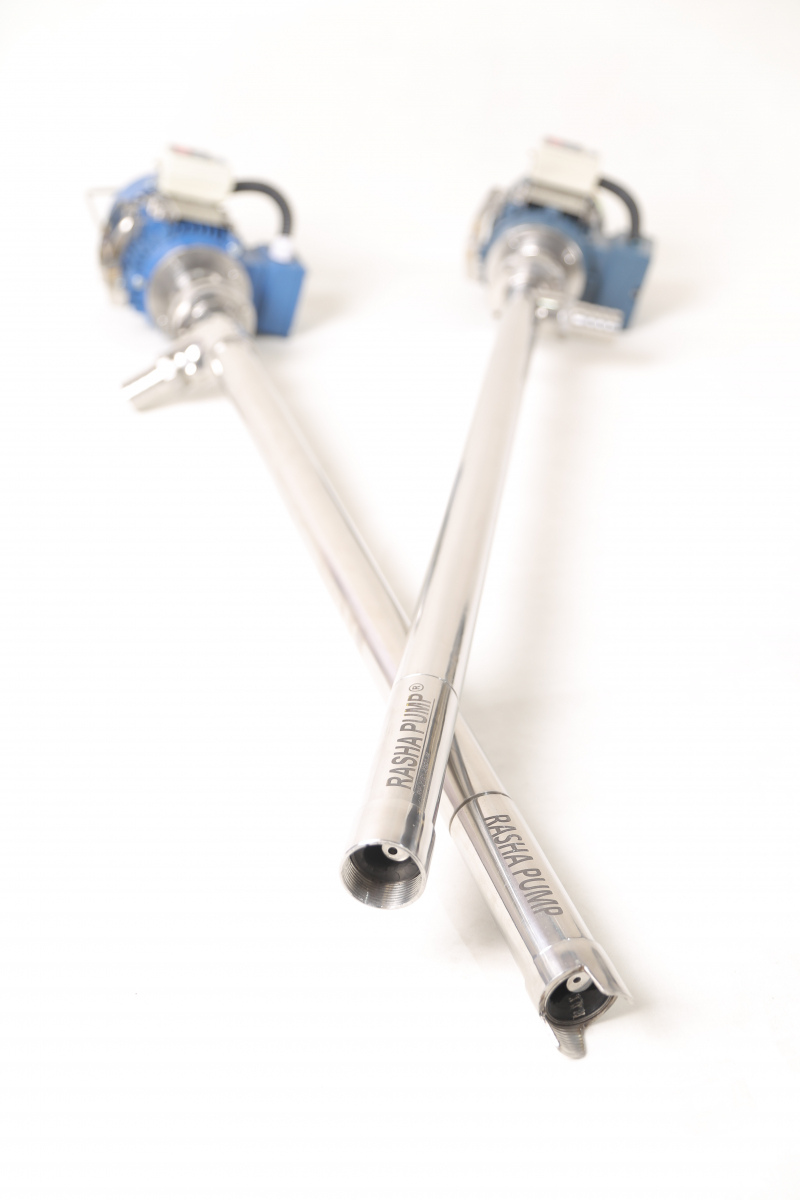

پمپ بشکه کش راشا صنعت

قیمت و خرید بهترین پمپ تخلیه بشکه

اکثر صنایع با مواد اولیه، محصولات نیمه تمام و یا نهایی که در مخازن و بشکه ها نگهداری می شوند به نوعی ارتباط مستقیم دارند و نیازمند خرید پمپ بشکه کش خواهند بود.اگر قصد خرید بهترین و مناسب ترین پمپ بشکه کش را دارید که بتواند کلیه الزامات و نیازمندیهای شما را برطرف سازد و در عین حال مطابق محدودیت های کاری شما باشد، باید به نکات زیادی توجه نمایید. پیشنهاد می شود حتما قبل از خرید با یک فرد متخصص مشورت کنید تا بتوانید بهترین گزینه را انتخاب نمایید. شرکت راشا صنعت آروند به عنوان اولین سازنده تخصصی ایرانی در انواع پمپ های تخلیه بشکه ( بشکه کش) با ارایه بالاترین سطح کیفی محصولات (منطبق بر استانداردهای بین المللی) و تجربه چندین ساله در امور طراحی، ساخت و کنترل کیفیت قطعات این تجهیز پرکاربرد در کنار شما قرار دارد. با توجه به وارداتی بودن اکثر پمپ های بشکه کش موجود در بازار ایران توجه به این نکته ضروری می باشد که جدای از قیمت اولیه بالای چنین پمپ هایی، به علت نداشتن گارانتی و نمایندگی معتبر در کشور در صورت آسیب دیدن پمپ و یا به هر دلیل نیاز به قطعات یدکی آنها، علاوه بر تحمل هزینه اولیه بالا پمپ شما بلااستفاده باقی می ماند. که در صورت انتخاب محصول با کیفیت داخلی از سازنده معتبر علاوه بر پرداخت هزینه به مراتب پایین تر،چنین دغدغه هایی به راحتی برطرف خواهد شد. جهت هرگونه مشاوره فنی و نیز استعلام قیمت با کارشناسان ما تماس بگیرید 05138823367 – 09373704226

مزایا و معایب پمپ های تخلیه بشکه (بشکه کش – درام پمپ – بارل پمپ)

  1. –         استفاده و جابجایی راحت و آسان در محل کار
  2. –         دبی و ظرفیت بالا
  3. –         قابلیت فشار سازی بالا و ارتفاع جابجایی مواد تا 60 متر
  4. –         قابل استفاده برای سیالات خورنده و اسید ها، حلال ها و مواد اشتعال زا همچنین قابلیت کاربرد در فضاهای محتوی گاز اشتعال زا و خطرناک را دارد.
  5. –         تنوع در انتخاب نیرو محرکه بادی ( پنومات )، برقی سه فاز و یا تک فاز و همچنین نوع دستی
  6. –         هزینه تعمیر و نگهداری پایین
  7. –         جابجایی و انتقال مواد با سیالیت های از رقیق تا بسیار غلیظ
  8. –         در صورتی که سیال دارای ذرات جامد باشد در صورت انتخاب صحیح و مناسب ، پمپ تخلیه بشکه وظیفه خود را بخوبی انجام می دهد.
  9. اما از معایب پمپ های تخلیه بشکه ( بشکه کش – درام پمپ – بارل پمپ ) می توان به موارد زیر اشاره کرد :
  10. –         وجود سازگاری بین ماهیت سیال ( خواص شیمیایی ) و متریال استفاده شده در ساخت پمپ ضروری می باشد.
  11. –         در پمپ های تخلیه بشکه مخصوص سیالات غلیظ ، پمپ نبایستی خشک کار کند.

کاربرد پمپ تخلیه بشکه (بشکه کش – درام پمپ – بارل پمپ)

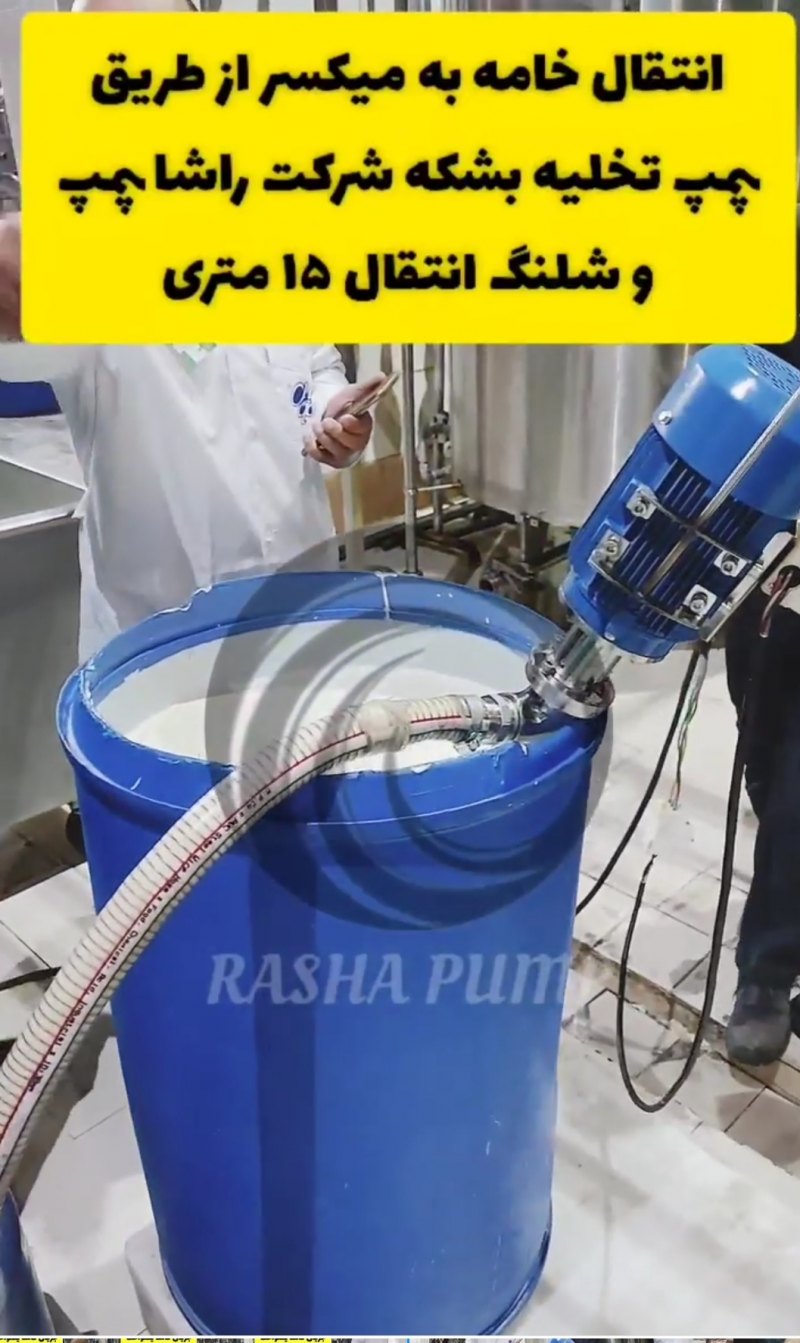

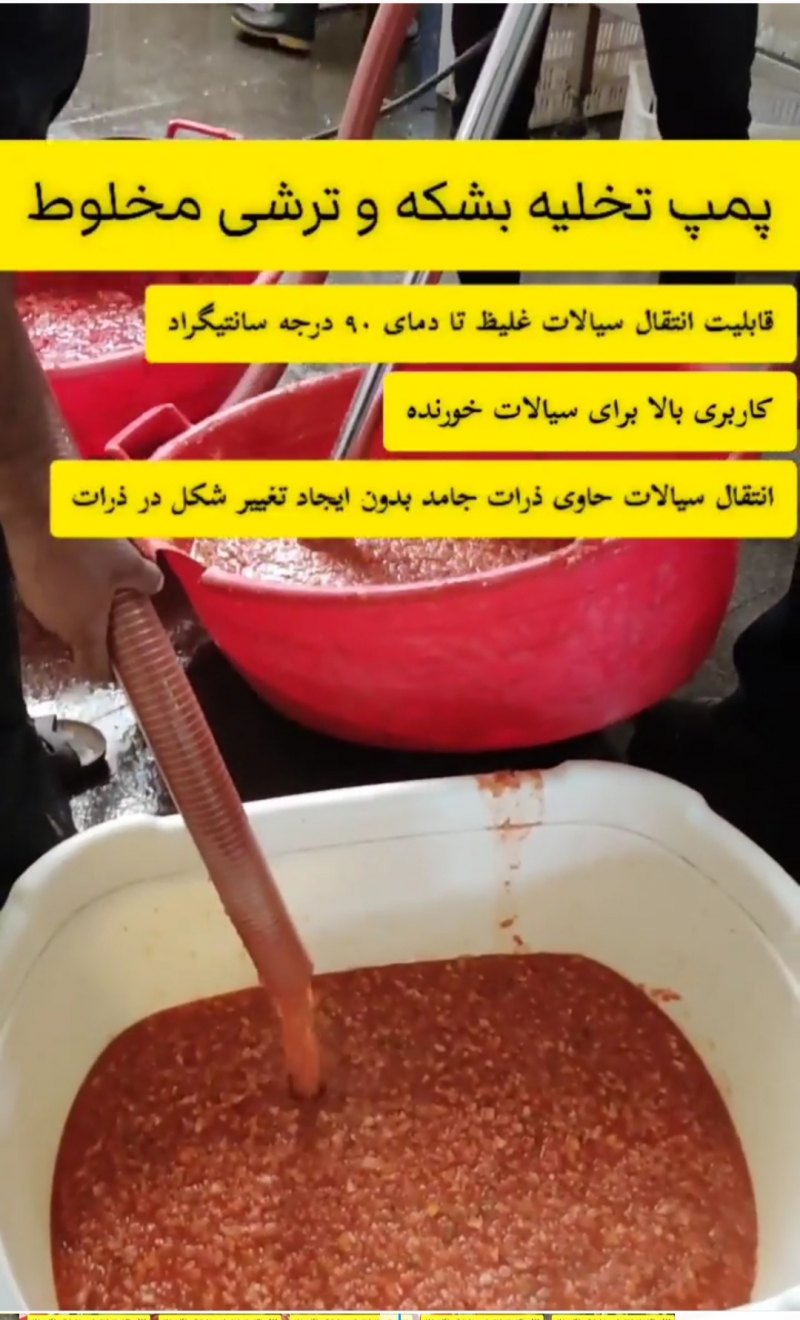

این مدل از پمپ ها با توجه به گستردگی انواع مواد اولیه و سیالات موجود در صنایع مختلف، کاربرد بسیار متنوعی دارند. از پمپ بشکه کش در صنایع بالادستی نفت و پتروشیمی بهره برده می شود. در صنایع شیمیایی، صنایع غذایی، لبنی و نوشیدنی ها، صنایع شوینده، آرایشی، بهداشتی، دارویی نیز کاربرد دارد. پمپ تخلیه بشکه در صنایع تولیدی پمپ تخلیه بشکه در صنایع لبنی پمپ تخلیه بشکه در صنعت غذایی صنعت رنگ و چسب و رزین همچنین صنایع کاغذ و سلولز، صنایع معدنی، صنایع فولاد و ذوب فلزات و صنعت کاشی و سرامیک و چینی نیز جهت انتقال مواد و سیالات بهره می برند. مثال هایی از موادی که با پمپ بشکه کش (تخلیه بشکه یا درام پمپ و یا بارل پمپ) راشا پمپ انتقال می یابند : انواع اسید و باز، حلال ها و مواد شیمیایی، تولوئن، بنزن، متیل گلیکول، تینر، ژل آتش زا، بنزین و مشتقات نفتی، مواد شوینده، تگزاپن، شامپو، مایع دستشویی، گلیسیرین، آب ژاول، وایتکس، عسل، رب، سس، خامه، اسانس ها، کنسانتره، شکلات، شیره خرما، روغن های خوراکی، روغن کنجد، وازلین، ضد یخ، فلوکولانت تنها بخشی از موادی هستند که با پمپ های تخلیه بشکه (بشکه کش) می توانند انتقال یابند.

انواع پمپ تخلیه بشکه (بشکه کش یا درام پمپ و یا بارل پمپ)

پمپ های بشکه کش را می توان به طرق مختلف تقسیم بندی نمود در اینجا سعی می شود تا بصورت کامل با انواع دسته بندی این پمپ ها آشنا شوید :
  • پمپ های تخلیه بشکه بر اساس نحوه ساختار و مکانیزم عملکرد آن
  • پمپ های بشکه کش بر اساس نوع نیرو محرکه آن
  • پمپ های درام بر اساس جنس و متریال قطعات آن
  • پمپ های بارل بر اساس سایز و ابعاد آن

پمپ های تخلیه بشکه بر اساس نحوه ساختار و مکانیزم عملکرد آن

بر این اساس پمپ های بشکه کش به دو دسته پمپ های جابجایی مثبت و پمپ های دینامیکی تقسیم می شوند پمپ‌ های جابجایی مثبت (Positive Displacement Pumps) نوعی از پمپ‌ ها هستند که با استفاده از پیستون‌ها، دیافراگم‌ها و یا نوعی روتور و یا دنده، مایعات را از طریق جابجایی مستقیم و دقیق به سمت خروجی پمپ جابجا می‌کنند. در حقیقت این پمپ‌ ها با به دام انداختن حجم مشخصی از سیال و محبوس کردن ،آن را فشرده کرده و به صورت ناگهانی آن را آزاد می کند و موجب انتقال می شوند. پمپ‌ های دینامیکی (dynamic pumps) یا پمپ‌ های سرعتی (velocity pumps) آن دسته از پمپ‌ هایی هستند که به وسیله سرعت دادن به سیال توسط یک پروانه، باعث جابجایی سیال می شوند. ویژگی یک پمپ دینامیک این است که انرژی را به صورت پیوسته به سیال منتقل می‌کند. در پمپ‌ های دینامیکی، فشار سیال به وسیله افزایش سرعت آن زیاد می‌شود.
پمپ بشکه کش بر اساس نحوه ساختار و مکانیزم عملکرد
دینامیک جابجایی مثبت
گریز از مرکز ( سانتریفوژ )           دورانی      رفت و برگشتی
جریان محوری
پروانه دار   روتور دار پیستونی دیافراگمی
پلانجری

پمپ های تخلیه بشکه بر اساس نوع نیرو محرکه آن

بر این اساس با توجه به نوع سیال، نیرو محرکه(منبع قدرت) می تواند نیروی الکتریکی ، نیروی باد(پنوماتیک) و نیروی انسانی( بصورت دستی) باشد. پمپ بشکه کش با موتور الکتریکی می تواند تک فاز و یا اینکه سه فاز باشد . همچنین می تواند ساده و یا ضد انفجار انتخاب شود . مولد قدرت الکتریکی ضد انفجار، زمانی کاربرد دارد که موضوع جابجایی سیالات اشتعال زا و یا کارکرد در محیطی باشد که دارای اتمسفر گازهای قابل اشتعال و انفجار باشد. همچنین در چنین مواردی می توان از موتورهای پنومات air motor نیز در پمپ بشکه کش استفاده کرد. پمپ های بشکه کش دستی نیز برای انتقال مقدار کمی از سیال و زمانی که استفاده به ندرت باشد(در اکثر موارد برای انتقال نفت و گازوئیل و مشتقات نفتی) پیشنهاد می گردد :

پمپ های تخلیه بشکه بر اساس جنس و متریال قطعات آن:

این پمپ ها بر اساس شرایط کارکرد از انواع مختلف آلیاژها مانند فولادهای زنگ نزن،آلومینیوم وهمچنین پلیمرهایی مانند پلی پروپیلن PP ، پلی تترا فلوئورو اتیلن PTFE ، پلی ونیلین دی فلوراید PVDF  و پلی وینیل کلرید کلرینه شده CPVC ساخته می شوند.در ادامه به مثال هایی از کاربرد هر گروه از متریال ها می پردازیم :
کاربرد متریال و جنس قطعات پمپ بشکه کش
اسیدها، بازها و مواد شوینده ماکزیمم دمای 50 درجه سانتیگراد پلی پروپیلن                                             PP
موادی از قبیل سفید کننده کلر، اسید کرومیک، اسید هیدروفلوئوریک، اسید نیتریک، اسید سولفوریک ماکزیمم تا 90 درجه سانتیگراد پلی ونیلین دی فلوراید                          PVDF
اسیدها، بازها و مواد شوینده ماکزیمم دمای 50 درجه سانتیگراد پلی تترا فلوئورو اتیلن                  PTFE
موادی از قبیل سفید کننده کلر، اسید کرومیک، اسید هیدروفلوئوریک، اسید نیتریک، اسید سولفوریک ماکزیمم تا 90 درجه سانتیگراد پلی وینیل کلرید کلرینه شده                 CPVC
مواد غذایی ، مواد دارای خورندگی شدید اسیدها بازها حلال ها مواد تهاجمی و قابل اشتعال فولاد زنگ نزن    316L استینلس استیل                  SS
فرآورده ها و مشتقات نفتی و انواع روغن های صنعتی آلومینیوم                                                     AL
فرایند انتخاب متریال و جنس پمپ تخلیه بشکه بسیار حائز اهمیت است.چرا که سازگاری قطعات پمپ با سیالی که در ارتباط مستقیم با آنهاست در کارکرد و طول عمر مفید پمپ اثر خود را می گذارد. به عنوان مثال برای کاربرد مواد شیمیایی و اسید ها نمیتوان از پمپ بشکه کش استفاده کرد که بدنه و قطعات آن از آلومینیوم ساخته شده است.از این مدل پمپ می توان جهت موادی مانند روغن های صنعتی و مواد نفتی بهره برد. لذا در صورت نیاز به آگاهی و اطلاعات کامل در این خصوص با کارشناسان شرکت با شماره تماس های 05138823367 و 09373704226 تماس بگیرید.

پمپ های تخلیه بشکه بر اساس سایز و ابعاد آن:

با توجه به اندازه استاندارد بشکه ها مرسوم و مخازن مورد استفاده در صنعت مانند ظروف 20 لیتری، 100 لیتری، 200 لیتری و 1000 لیتری، پمپ های تخلیه بشکه راشا پمپ در طول های استاندارد 700 میلیمتر، 1000 میلیمتر، 1200 میلی متر و 1500 میلیمتر ساخته و عرضه می شود. پمپ تخلیه بشکه در ابعاد مختلف لازم به ذکر است در مجموعه راشا صنعت آروند قابلیت ساخت پمپ های تخلیه بشکه و مخازن خاص که طول های بیشتری را نیاز دارند نیز به صورت سفارشی وجود دارد.

بخش های مختلف پمپ های بشکه کش:

یک پمپ تخلیه بشکه از اجزا زیر تشکیل شده است –         منبع قدرت یا نیرو محرکه که می تواند یک موتور الکتریکی پنومات(بادی) و یا نیروی انسانی (دستی) باشد –         ورودی و خروجی پمپ –         بدنه ( لوله ) اصلی –         واسط بین منبع قدرت و بدنه اصلی –         استاتور( در پمپ های تخلیه بشکه غلیظ کش ) –         روتور ( در پمپ های تخلیه بشکه غلیظ کش ) –         پروانه –         شفت میانی –         درایو شفت –         مکانیکال سیل –         دستگیره در انتهای پمپ تخلیه بشکه غلیظ کش دو قسمت اصلی روتور و استاتور دیده می شود. روتور به وسیله الکتروموتور دوران داده می شود و حرکت ماردونی روتور در داخل استاتور منجر به مکش سیال به داخل محفظه پمپ می‌شود که در پایان سیال با فشار بالا به سمت خروجی منتقل می‌شود . طراحی این پمپ‌ها بدین صورت است که الکتروموتور به هیچ عنوان با سیال در ارتباط نیست و سیال در طی بدنه اصلی  به بالا هدایت می شود و از دهانه خروجی با فشار تخلیه می شود.

روتور پمپ تخلیه بشکه

بخش محرک پمپ بشکه کش روتور است که جنس آن از استیل بوده، این روتورها می‌توانند تک راهه و دو راهه باشند. فشار در این پمپ‌ها به تعداد گام روتور بستگی دارد. هر دو گام را یک استیج نامگذاری می‌کنند. فشار رابطه مستقیم با تعداد استیج‌ها دارد هرچه استیج بیشتر باشد فشار افزایش می‌یابد.

استاتور پمپ بشکه کش

روتور درون استاتور گردش می کند. با توجه به سیال انتقالی و مقاوم بودن در برابر عوامل سایشی، حرارت، اسیدها استاتورها از الاستومرهای متفاوتی از قبیل NBR HNBR VITON SBR ساخته می شوند. همخوانی متریال استاتور و سیال در ارتباط با آن از نکات مهم در انتخاب پمپ تخلیه بشکه مناسب می باشد . آب بند در پمپ بشکه کش

مکانیکال سیل (آب بند) پمپ تخلیه بشکه

مکانیکال سیل و یا سیل مکانیکی یک قطعه بسیار مهم و کارآمد مصرفی جهت ایمن‌سازی در پمپ‌ ها به منظور جلوگیری از نشت سیال به خارج پمپ می‌باشد. این قطعه شامل دو بخش است یک سطح صاف که ثابت بوده و روی بدنه پمپ نصب می گردد و بخش دیگر، متحرک می باشد و به روی محور گردش (شفت پمپ) قرار می‌گیرد. سایش این دو سطح صاف روی یکدیگر همراه با یک میزان فشار کنترل شده ای که توسط فنر به این دو سطح وارد می شود، مانع نشت سیال به خارج از سیستم می شود.برای انتخاب آب بند مناسب باید به عواملی مانند دما سیال، خواص فیزیکی و شیمیایی سیال و فشار سیال توجه داشت. جدول ویسکوزیته مواد و سیالات مختلف
نام مواد ویسکوزیته (cp) دما (°C) نام مواد ویسکوزیته (cp) دما (°C)
1 استون 3/0 20 26 روغن توربین بخار 1100-300 20
2 تولوئن 6/0 20 27 کشک 1500-800 40
3 آب 1 20 28 عسل 2000 20
4 شیر 3 20 29 رنگ و جوهر رنگ 5000-500 40
5 ضد یخ 15 20 30 روغن موتور SAE140 2300 20
6 اسید استیک 7 20 31 چسب 3000 20
7 اسید سولفوریک 4/25 20 32 شامپو 3000 20
8 روغن ذرت 30 60 33 امولسیون پارافین 3000 20
9 اسید اولئیک 40 20 34 گلیسیرین خالص 4500 10
10 آبمیوه 50 20 35 مایونز 5000 20
11 هیدروکسید پتاسیم 67 20 36 گلوکز 6800-4300 20
12 روغن نارگیل 80 20 37 رزین مایع 7100 20
13 روغن موتور SAE 10 88 20 38 کرم دست 8000 20
14 محلول شکر با بریکس 65 120 20 39 مربا 8500 20
15 روغن پالم 130 20 40 عصاره مالت 9500 20
16 ماست 150 40 41 ملاس با بریکس 80 10000 20
17 تخم‌مرغ هم‌زده 150 45 42 محلول پلیمر 20000 20
18 روغن موتور SAE 30 352 20 43 کره 30000 40
19 محلول شکر با بریکس 70 400 20 44 جوهر 45000 20
20 روغن موتور SAE 40 650 20 45 ملاس با بریکس 83 50000 20
21 روغن موتور 700 20 46 وازلین 64000 20
22 روغن کرچک 986 20 47 خمیر دندان 70000 40
23 صابون مایع 1200 20 48 ملاس با بریکس 85 100000 20
24 گلیسیرین خالص 1500 20 49 رب گوجه‌فرنگی 190000 20
25 کنسانتره آبمیوه 1500 20 50 کره بادام زمینی 250000 20
